Инструкция по сборке дома из СИП-панелей

СИП-дома выпускаются на нашем заводе домокомплектом, то есть набором элементов доски и СИП-панелей, изготовленных с высокой точностью на основании выбранного заказчиком проекта и Вам остаётся только собрать его на строительной площадке подобно детскому конструктору.

Все изделия промаркированы, а так же к набору элементов прилагается монтажная схема (поставляется вместе с домокомплектом, если Вы заказали его у нас), руководствуясь которой следует производить монтаж СИП-панелей. Перед началом работ нужно изучить монтажную схему  и проверить полноту комплектации.

Для того чтобы лучше понимать особенности монтажа, необходимо иметь представление о СИП-панелях.

Конструкция панелей и их типовые размеры

СИП-панель (структурно изолированная панель) представляет собой строительное изделие, включающее две плиты ОСП (ориентированно-стружечные) со вставкой из утеплителя – пенополистирола (ППС) между ними, соединенных и спрессованных с помощью специального клея под давлением 20 тонн.

Такое строение позволяет панелям выполнять двойную функцию – они служат не только для тепло- и звукоизоляцией ограждающих конструкций, но и способны выдерживать значительные сжимающие и изгибающие нагрузки. Поэтому эти изделия подходят для строительства любых видов зданий. Применяются для стен, перегородок, в качестве плит перекрытий и покрытия крыши.

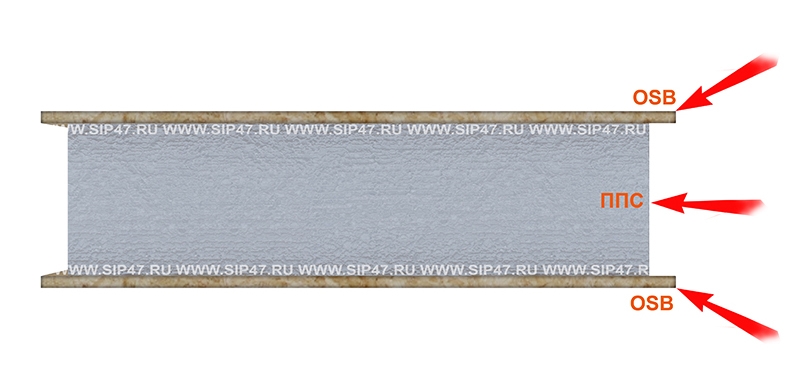

Конструкция панелей

Типовые габариты СИП-панелей

Толщина варьируется в таких размерах от 68 мм до 244 мм. Часто применяемая СИП-панель толщиной 174 мм (при толщине ППС 15 см, OSB 12 мм) ширина 1,250 м; длина от 2,5 м до 2,8 м.

Для возведения ограждающих стен применяются СИП-панели стандарт 17,4 см, для перекрытий и крыш – толщиной 17,4 — 22,4 см. Изделия в 12,4 см толщиной используются для перегородок в доме.

СИП-панели легкие – не более 20 кг/м2, что позволяет устанавливать их силами двух, трех людей и без применения крана, а также легко обрабатываются и кроятся с помощью ручного электроинструмента.

Инструмент, который понадобиться при самостоятельной сборке СИП-дома:

— Шуруповерт (сборка на саморезы)/ нейлер (сборка на гвозди);
— Бензопила;
— Дисковая пила;
— Рулетка;
— Строительный уровень;

— Термонож для выборки паза в СИП- панелях.

Порядок сборки СИП-дома

Сборка СИП дома состоит в последовательном выполнении следующих операций:
— Устройства фундамента и установки нижней обвязки;
— Монтажа цокольного перекрытия;
— Установки стен 1-го этажа;
— Сборки междуэтажных перекрытий и стен следующих этажей в случае 2—3-х этажного дома;
— Монтажа чердачного перекрытия, мансарды, СИП крыши.

Важно знать

При выборе типа фундамента мы рекомендуется использовать свайный фундамент – наиболее подходящий по простоте устройства, относительно низкой стоимости, возможности применения при большинстве видов грунтовых условий и удобству совмещения с основанием конструкции сборного СИП-дома.

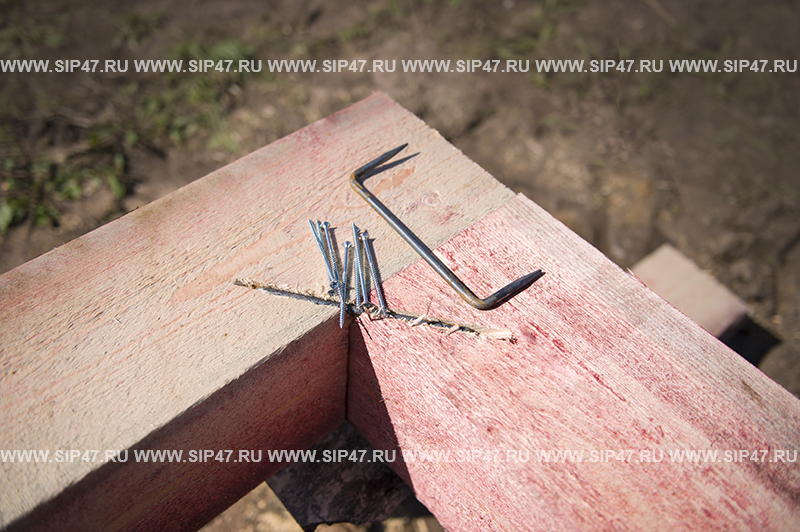

Крепеж на скобы проверен временем, скобы выдерживают большие нагрузки и не лопаются. Придают дополнительную жесткость и прочность на ответственных участках.

Устройство фундамента и установка нижней обвязки

Фундаменты могут быть монолитные ленточные, свайные, и конструкция в виде монолитной ребристой плиты.

Тип фундамента следует выбирать на основании свойств грунтов, залегающих в основании сооружения на участке строительства.

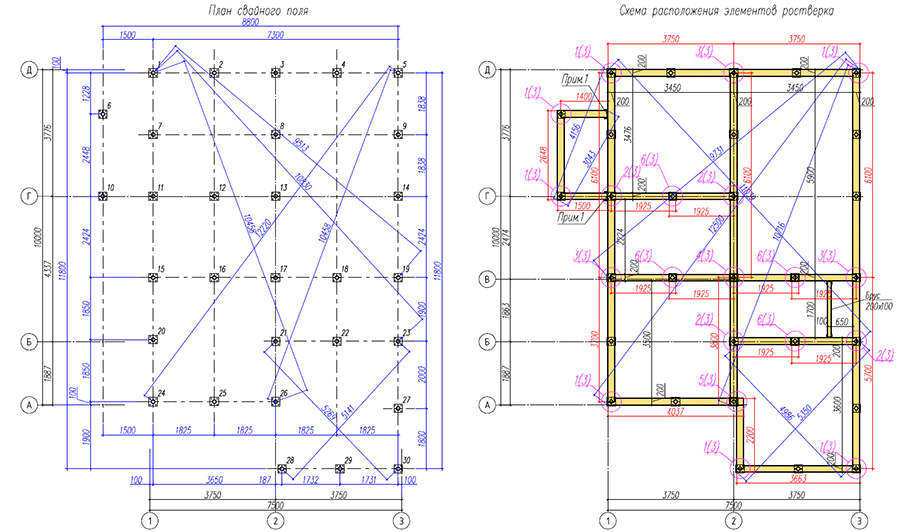

Устройство фундамента и установка нижней обвязки

Для опирания обвязки по верху стальных труб, выступающих над поверхностью грунта, устанавливаются специальные оголовки с горизонтальной металлической пластиной, или может быть уложена стальная балка из швеллера полками вверх. В последнем случае обвязочный брус крепится к стальной балке анкерами через 50 см.

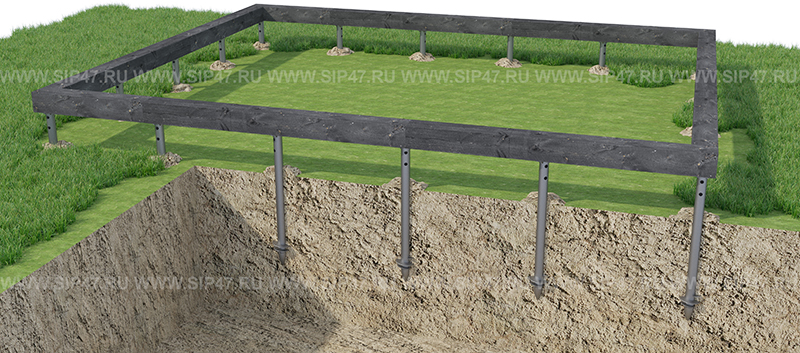

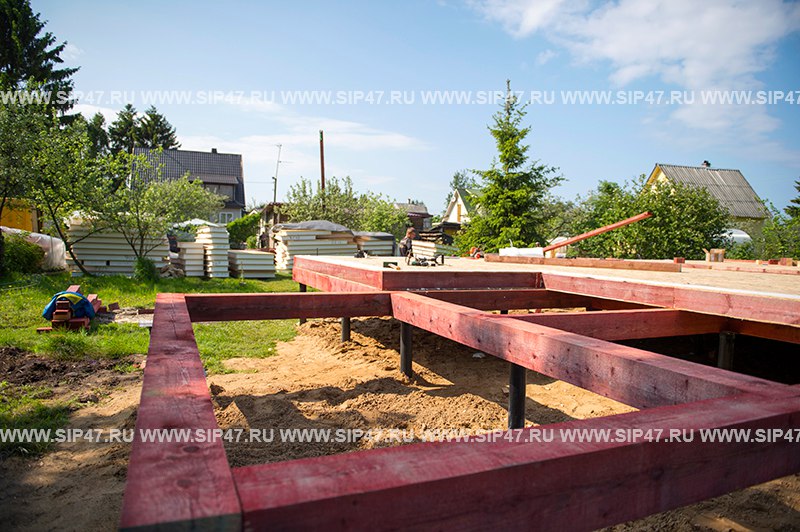

После погружения в грунт винтовых свай, они объединяются нижним обвязочным или опорным брусом сечением 200х200 мм, являющимся несущей основой всей конструкции СИП-дома. Обвязочный брус крепится к каждой свае саморезами «глухарями», имеющими диаметр до 12 мм.



Обвязочный брус предварительно должен быть пропитан огнебиозащитным составом, а между его нижней поверхностью и опорными пластинами оголовков настилается прокладка из битуминизированной бумаги, рубероида или других рулонных гидроизоляционных материалов.

В случае укладки опорного бруса на металлическую балку или на ленточный или плитный фундамент гидроизоляция должна быть проложена под всей нижней поверхностью бруса.

Обвязочный брус устанавливается точно по разметке, соответствующей планировке СИП дома и его монтажной схеме.

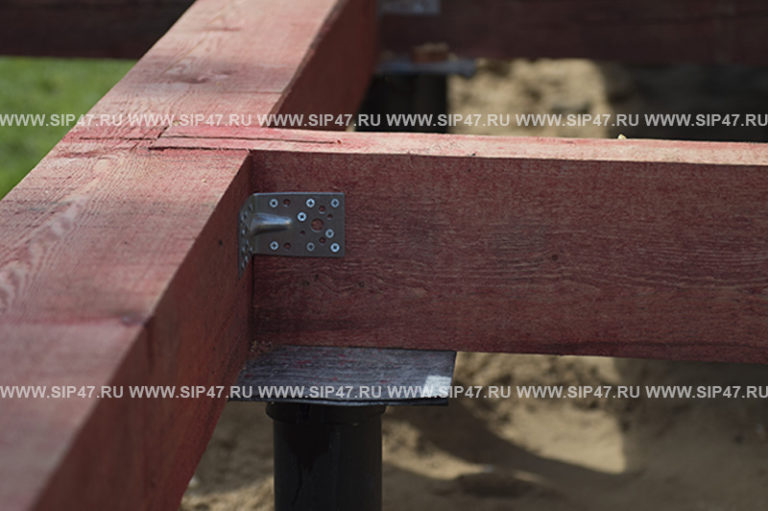

На углах и пересечениях элементы бруса объединяются между собой врезками-скобами и крепятся саморезами 8х180 мм.

В том случае, когда опорный брус укладывается на горизонтальную бетонную поверхность фундаментов других типов, он крепится анкерными болтами, которые должны быть заглублены в тело фундамента не менее, чем на 100 мм с шагом по длине в 500 мм.

Важно знать

Оставляйте деформационный шов около 3-5 мм между панелями.

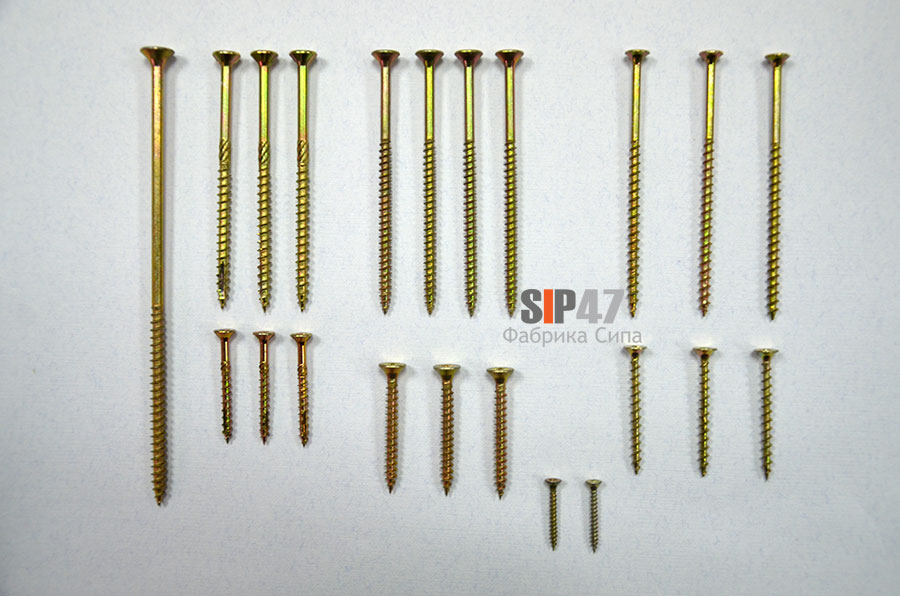

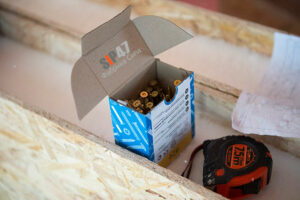

Расход саморезов на одну целую СИП- панель 100 шт.

Монтаж перекрытия цоколя

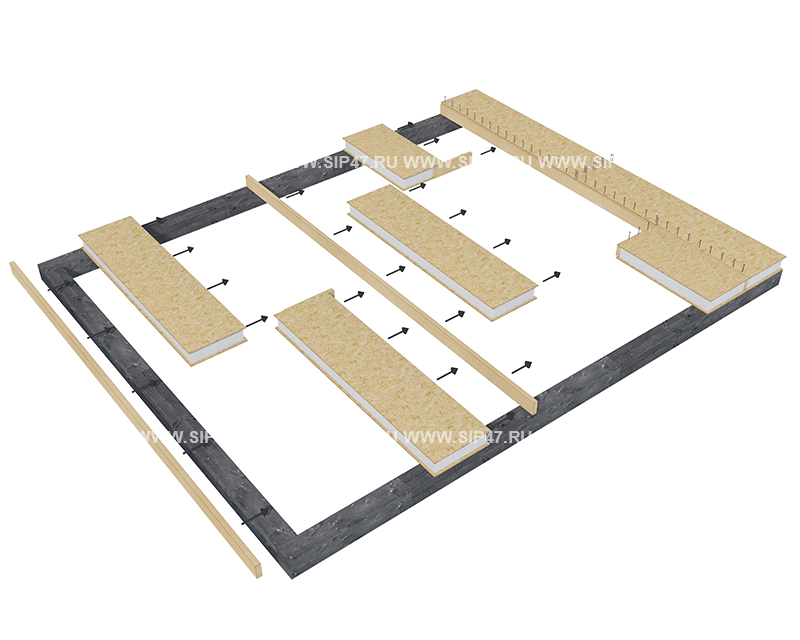

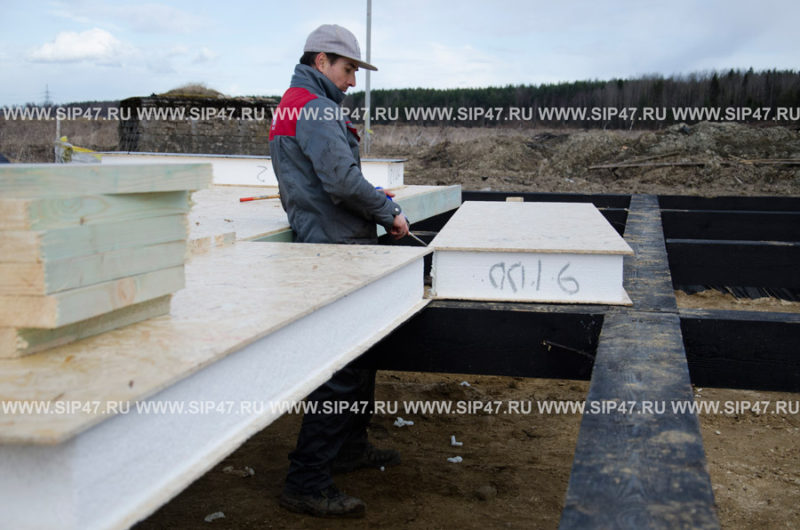

После установки и закрепления к фундаменту нижнего опорного бруса на него монтируется СИП перекрытие, включающее: деревянные балки-лаги 100х150, соединительные вставки между панелями из бруса сечением не менее 50х150 мм и СИП-панели перекрытий 625х2500 мм.

Лаги устанавливаются в пазы, имеющиеся в каждой СИП-панели по периметру.

Вначале укладывается первая СИП-панель перекрытия на любом из углов, паз на торце наполняется пеной из монтажного баллона. В этот паз вставляется короткий соединительный брус сечением 50х150, который крепится через обшивку из ОСП-плиты шурупами диаметром 3,5 мм и длиной 40 мм по дереву через 15 см по длине.

Затем пропенивается паз на торце второй СИП-панели, и она стыкуется с первой панелью. При этом выступающая часть соединительного бруса входит в паз второго изделия и также скрепляется шурупами для работы по дереву через обшивку.

После соединения и закрепления первого ряда цокольных СИП-панелей перекрытия между собой по крайнему пролету СИП-дома, расположенному возле торцевой стены, устанавливается лага-балка по всей длине пролета. Перед этим пазы изделий снова заполняются монтажной пеной и балка задвигается в этот паз.

Последующая сборка панелей, соединительных брусков и установка лаг производится аналогично, пока не образуется одна сплошная плоскость перекрытия.

Для крепления деревянных балок к плоским изделиям перекрытия используются шурупы для работы по дереву диаметром 4,2 мм длиною 75 мм.

В местах, определенных схемой монтажа, устанавливаются усиленные балки, брус. Все перекрытие скрепляются через лаги к обвязочному брусу саморезами размером 8х280 мм. Образовавшиеся открытые торцы СИП-перекрытия первого этажа дома зашиваются доской, имеющего сечение 100 на 150 мм, со всех сторон.

Важно знать

Разметка под укладку обвязки должна быть выполнена с максимальной точностью без отклонений от схемы, чтобы не вызвать затруднений в дальнейшем.

Установка стен 1-го этажа

Конструкция первого этажа дома из СИП-панелей представляет собой каркас, состоящий из деревянных стоек и стеновых СИП-деталей, закрепленных к нижнему обвязочному брусу, стойкам, и скрепленных между собой.

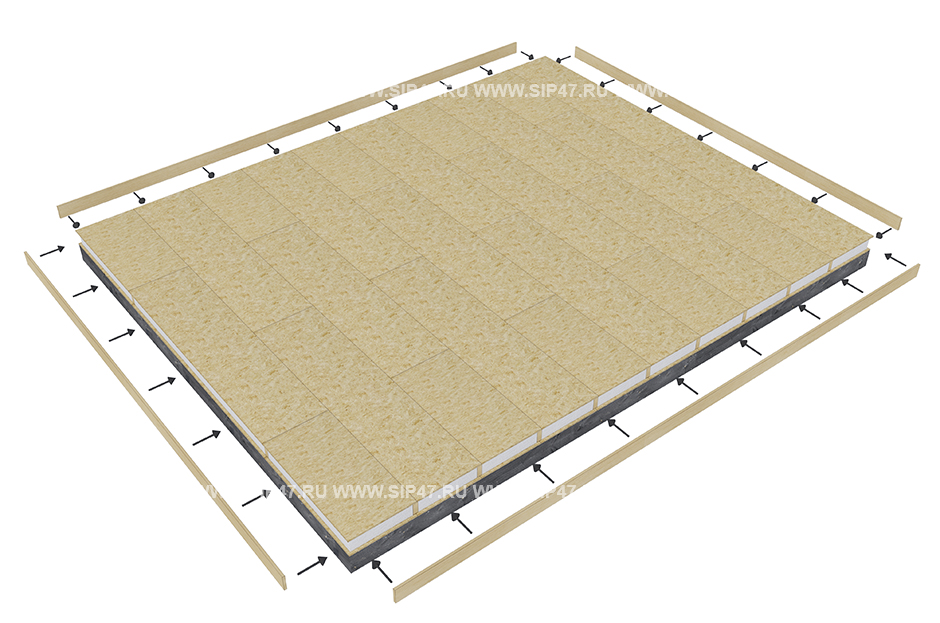

На начальном этапе сборки ограждающих конструкций стен первого этажа домокомплекта, на сплошное цокольное перекрытие кладутся доски под каждую стену сечением 25х150 мм, раскладка которых должна соответствовать проектной планировке и монтажной схеме.

Обвязочные доски прикрепляются самонарезающими шурупами диаметром 4,2 мм и длиною 75 мм к перекрытию через каждые 40 см.

Следует обратить внимание, что между краем цокольного перекрытия должны остаться просветы, которые совпадают по толщине с обшивкой СИП-панели из плиты ОСП – 12 мм, что указывается в монтажной схеме.

Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки.

В дальнейшем, после монтажа панелей стен, в этих местах делаются вырезы, поэтому при размещении саморезов необходимо это учитывать.

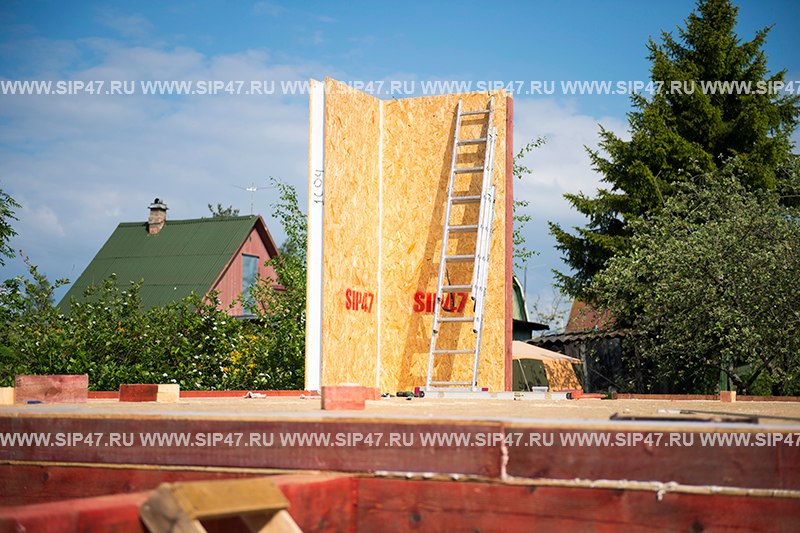

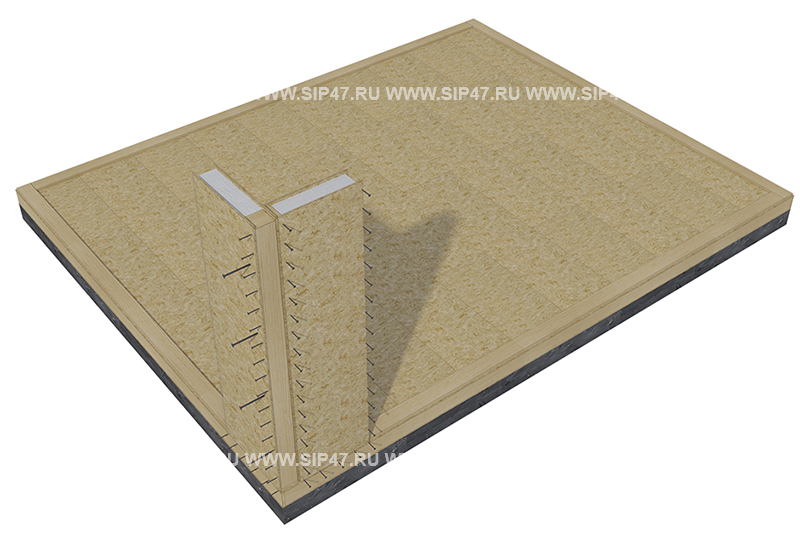

Основной этап сборки стен можно начать с любого угла СИП дома, где сначала устанавливается вертикальная стойка, имеющая поперечное сечение 100 на 150 мм, которая прикрепляется к нижней обвязочной доске двумя самонарезающими шурупами диаметром 4,2 мм и длиной 7,5 мм, к ней монтируется первая панель.

Дальше на одной из угловых СИП-панелей заполняется монтажной пеной боковой паз, затем изделие ставится в проектное положение с креплением к стойке. При этом стойка должна плотно войти в боковой паз СИП-панели.

После проверки вертикальности положения элемента посредством отвеса или уровня, панель прикрепляется к обвязочной доске по нижней кромке и стойке оцинкованными шурупами для работы по дереву диаметром 3,5 мм и длиной 40 мм с каждой стороны снизу и по боковой кромке через 15 см.

Таким же образом устанавливаются еще один вертикальный брус и второе плоское стеновое изделие, примыкающее с другой стороны к углу дома. После проверки вертикальности оба угловых стеновых изделия дополнительно закрепляются друг к другу посредством конструкционных саморезов диаметром 8 мм и длиной 200 мм с шагом 50 см по высоте.

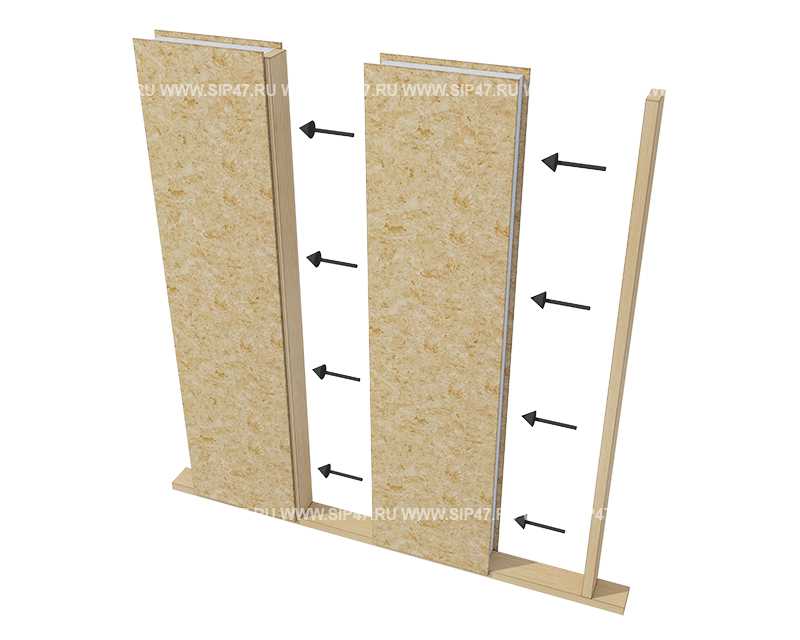

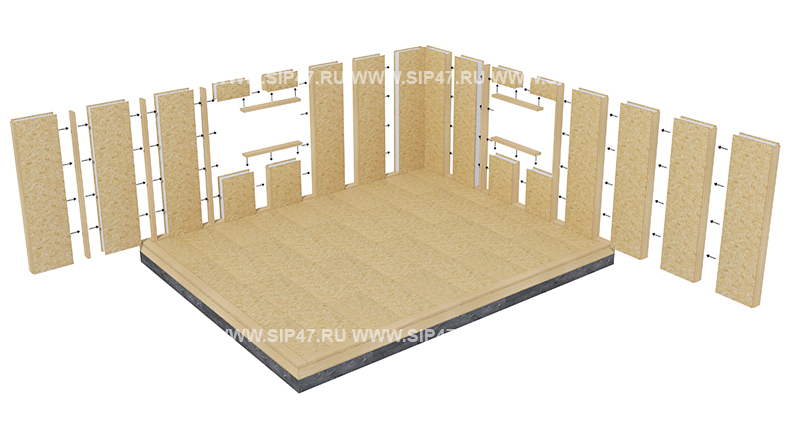

Начиная от первых угловых СИП-панелей, в каждую сторону последовательно монтируются стойки и рядовые панели наружных и внутренних стен. Перед монтажом каждого элемента боковые пазы пропениваются, панели прикрепляются по боковым кромкам к вертикальным брусьям и снизу к обвязке шурупами диаметром 3,5 мм и длиною 40-45 мм через каждые 15 см с обеих сторон.

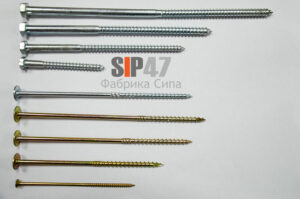

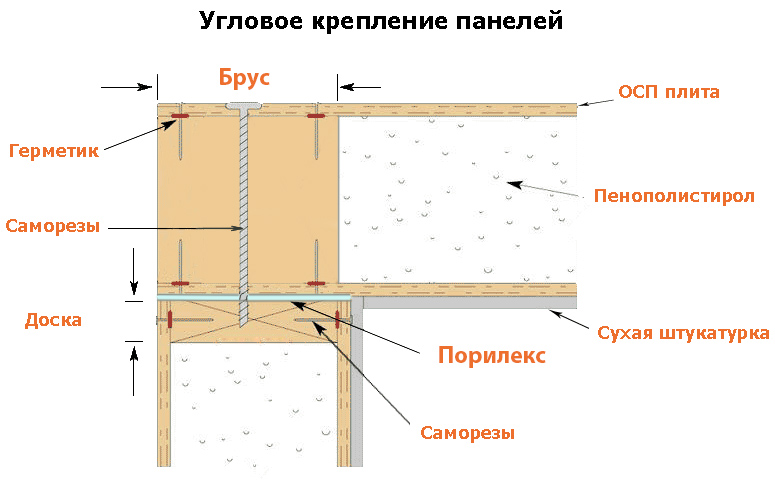

На угловых узлах и Т-образных стыках стен изделия дополнительно сшиваются конструкционнными-саморезами диаметром 8 мм и длиною 230 мм через каждые 50 см по высоте.

Установка стен завершается на одном из углов, в обратном порядке к операции монтажа первого угла – в боковую кромку последней СИП-панели, предварительно заполненную полиуретановой пеной, вставляется вертикальный брус, закрывающий торцевую часть стены.

СИП-панель прикрепляется к вертикальному брусу и обвязке саморезами диаметром 3,5 мм и длиною 40-45 мм с шагом в 15 см с обеих сторон.

Далее производится стягивание двух угловых панелей конструкционными-саморезами диаметром 8 мм и длиною 230 мм с шагом 50 см по высоте.

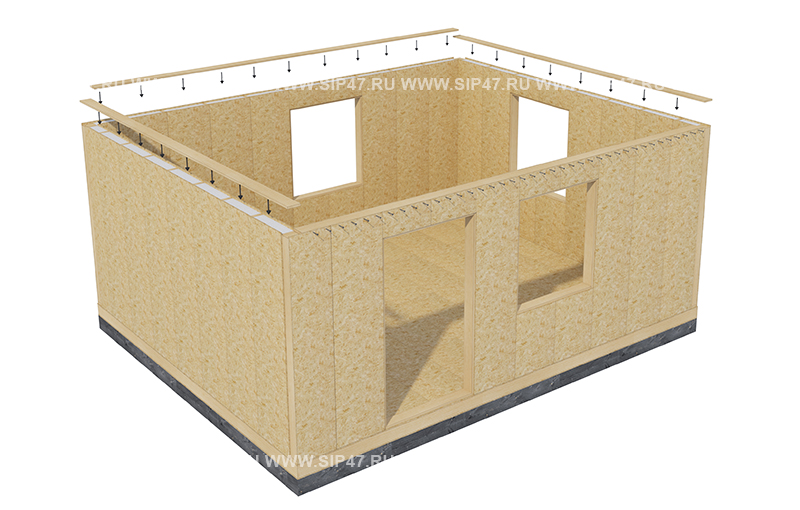

Последняя операция по установке стен – соединение их верхней обвязочной доской. Для этого пазы на верхних торцах установленных СИП-панелей заполняются полиуретановой пеной, после чего в них закладывается обвязочная доска сечением 50х150 мм, которая крепится саморезами диаметром 4,2 мм и длиной 75 мм к вертикальным стойкам, затем к ней прикрепляются все стеновые панели шурупами диаметром 3,5 мм и длиной 40-45 мм с каждой стороны с шагом 15 см.

Монтаж верхних этажей

Если дом из СИП-панелей многоэтажный, то после сборки конструкций первого этажа производится монтаж междуэтажного перекрытия. Все операции производятся аналогично монтажу цокольного перекрытия. Затем выполняется монтаж второго этажа в точно такой же последовательности, как монтаж конструкций первого этажа СИП-дома. Далее всё повторяется на следующем этаже.

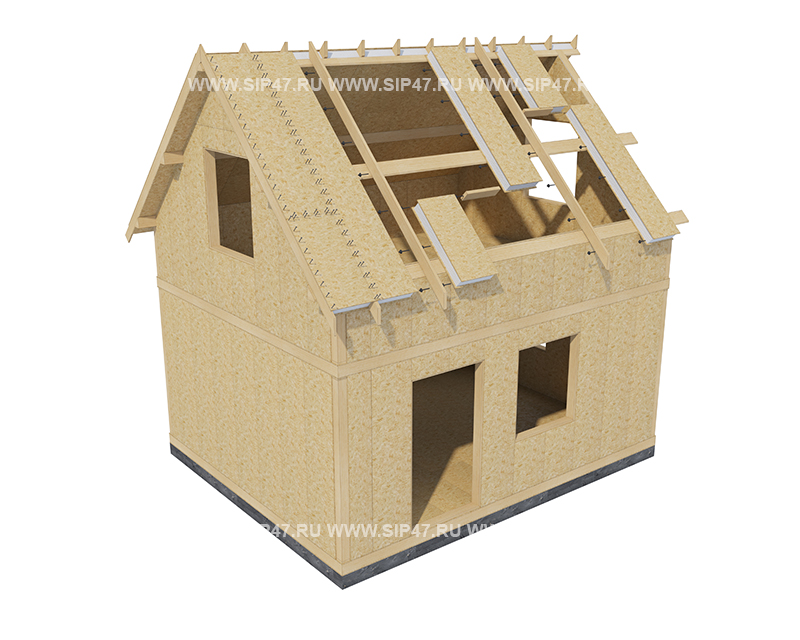

Монтаж чердачного перекрытия, мансарды, СИП-крыши

Завершающим этапом производится монтаж чердачного перекрытия, после чего сооружается крыша.

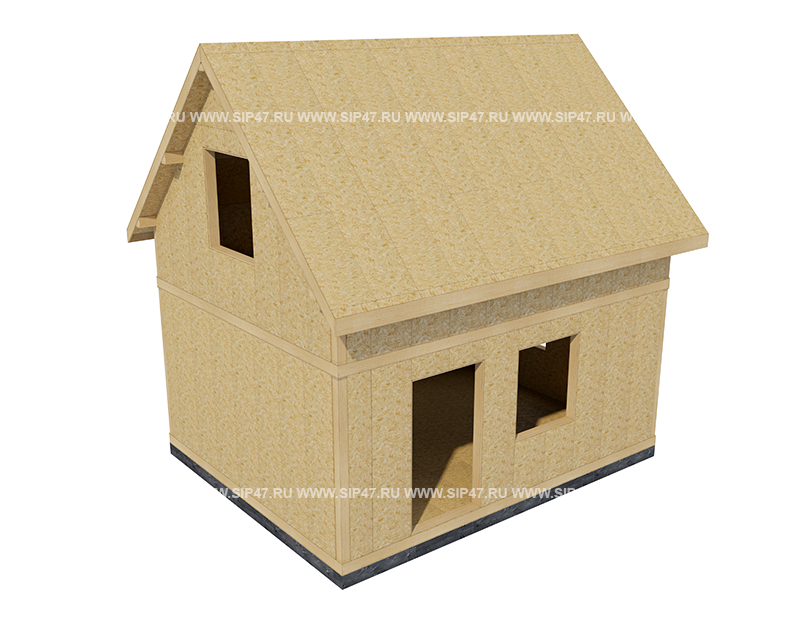

При устройстве мансардного этажа используются стеновые СИП-панели сложной формы – трапециевидные и треугольные, на которые опираются детали стропильной крыши.

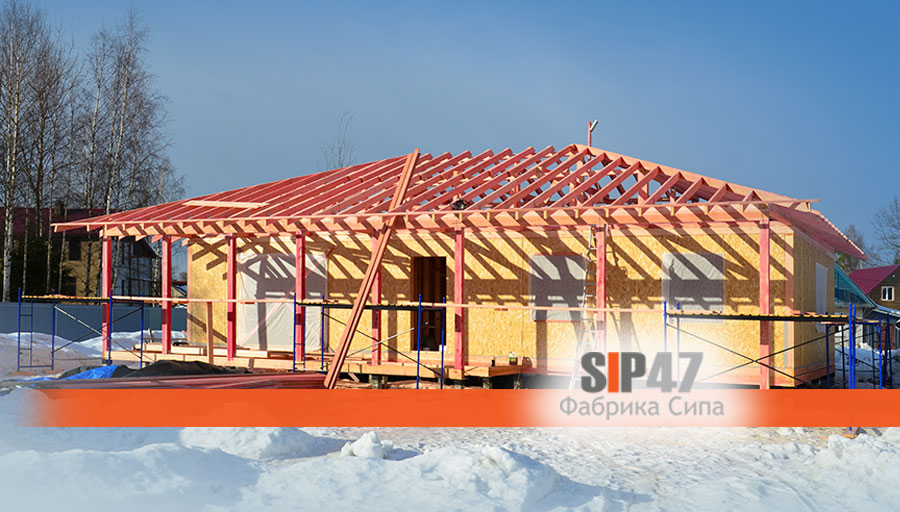

Крыша включает каркас, состоящий из стоек, стропил, прогонов, мауэрлата, элементов ендов и ребер на переломах, а также специальных СИП-панелей покрытия крыши.

Эти изделия, в том случае, когда крыша не двухскатная, тоже могут иметь как прямоугольную, так и более сложную геометрическую форму – трапециевидную или треугольную, поэтому сначала следует внимательно рассмотреть монтажную схему и наметить порядок сборки.

В том случае, когда последний этаж СИП дома не мансардный, то вначале устанавливается мауэрлат из бруса, имеющего сечение 100х150 мм поверх плоскости чердачного перекрытия по периметру стен.

Затем стойки 100х100 мм, объединяемые коньковым брусом размером 100х150 мм и стропила размером 40х200 мм, опирающиеся на конек верхним концом и нижней частью на мауэрлат.

Если СИП-кровля сложной конфигурации, то каркас дополняется промежуточными прогонами и деталями устройства ендов и ребер на внешних углах пересечений плоскостей кровли. Мауэрлат, коньковый брус, прогоны и другие детали могут иметь трапециевидное сечение, которое им придают при изготовлении домокомплекта на заводе в целях точной подгонки всех элементов кровли друг к другу.

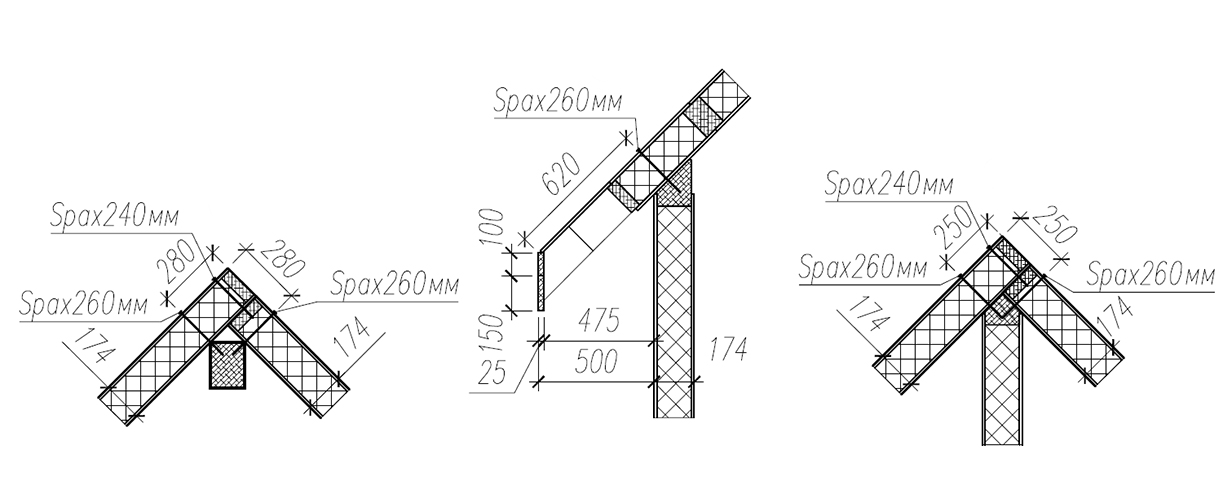

Все элементы каркаса кровли сплачиваются между собой оцинкованными саморезами 8х280 мм, по одному в каждой точке крепления. При необходимости в некоторых местах используются металлические соединительные пластины-накладки с отверстиями для шурупов.

После сборки несущего каркаса крыши производится монтаж кровельных СИП-панелей, которые крепятся к силовым элементам аналогично конструкции креплений, используемых при сборке перекрытий.

При необходимости кромки некоторых панелей можно обрезать при помощи электроинструмента под определенными углами на стройплощадке, например, когда нужно сформировать коньковый узел стыковки двух панелей.

Если Вас затрудняет понимание данной инструкции по монтажу дома из СИП-панелей, то мы рекомендуем Вам обратиться к специалистам нашей компании.
